Температура перекачиваемой жидкости, °C: -20...+120
Максимальная температура окружающей сред: +50
Область применения: Отопление и кондиционирование
Описание
Характеристики
Документация
Описание
Насосы серии TG –– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»). Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

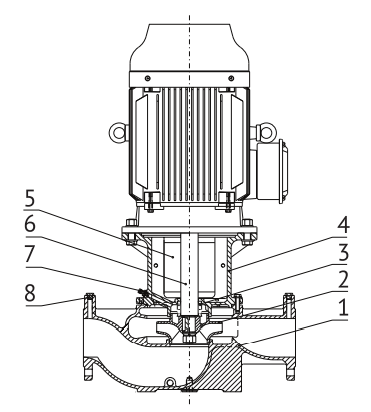

Разрез насоса TG
1. Корпус насоса 2. Рабочее колесо 3. Торцевое уплотнение вала 4. Основание двигателя 5. Защитный кожух 6. Вал 7. Винт выпуска воздуха 8. Заправочная пробка
Область применения
Одноступенчатые центробежные насосы TG с патрубками («in-line») предназначены для перекачивания воды в системах:
отопления;
горячего водоснабжения (ГВС);
вентиляции;
кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса. Вязкость Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности
Характеристики
Серия: TG Мощность, кВт: 1,1 Напряжение, В: 220 Тип двигателя: Однофазный Максимальный напор, м: 20 Расход, м3/ч: 8 Материал корпуса: Чугун HT 200 Материал рабочего колеса: Чугун HT 200 Стандарт подключения: Фланец DIN Патрубок на стороне всасывания: DN 32 Патрубок на напорной стороне: DN 32 Монтажная длина, мм: 340 Масса, кг: 34 Максимальное рабочее давление, бар: 12 Температура перекачиваемой жидкости, °С: -20...+120 Максимальная температура окружающей среды, °С: +50 Область применения: Отопление и кондиционирование
