Шаровый кран из нержавеющей стали используется в качестве запорной трубопроводной арматуры и имеет два рабочих положения, полностью открыт, либо полностью закрыт.
Область применения
Шаровые краны применяются в следующих средах: вода, пар (до 0,8 МПа), сжатый воздух (до 0,6 МПа).

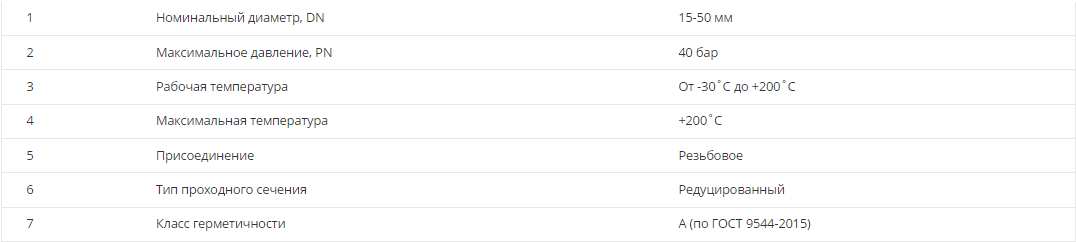

Технические характеристики

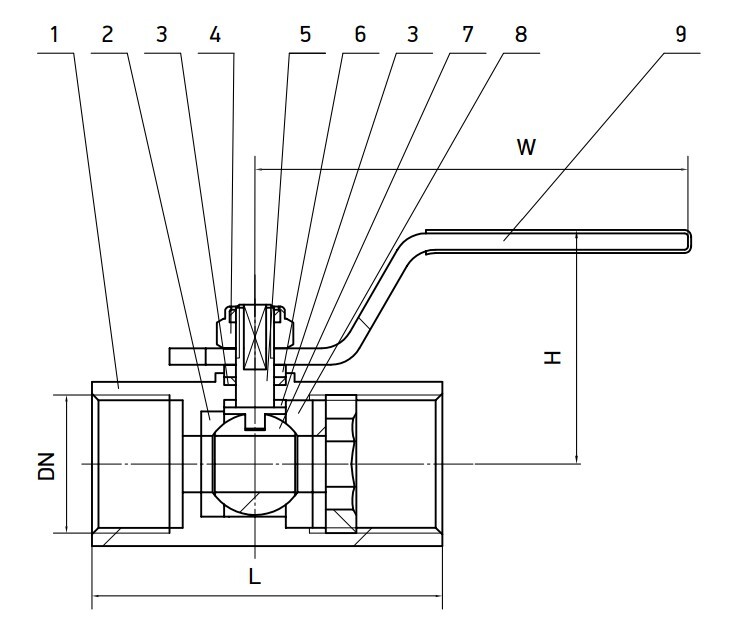

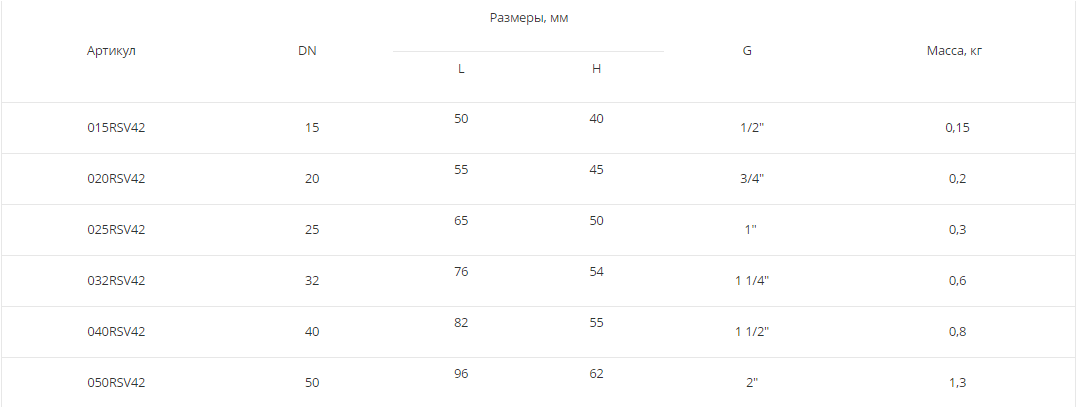

Габаритные и присоединительные размеры

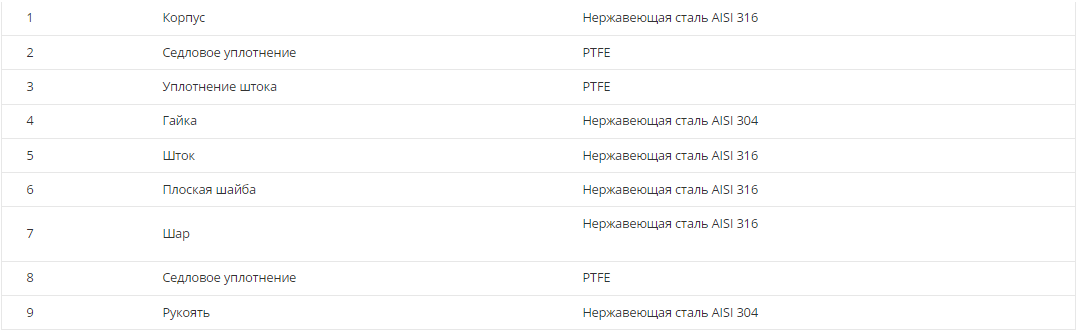

Материалы конструкции

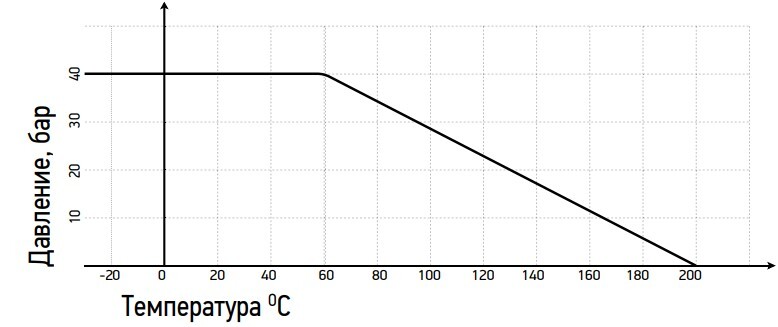

Диаграмма зависимости «Температура-Давление»
Kv (м³/ч) шарового крана
Условия монтажа
Перед монтажом необходимо:
произвести осмотр;
очистить (продуть) трубопроводы от грязи, песка, окалины;
произвести расконсервацию, снять заглушки с проходных отверстий.
Монтаж на трубопровод осуществляется при помощи резьбового соединения. Затяжку крепежных элементов необходимо осуществлять равномерно. После запуска системы убедитесь в отсутствии протечек в местах присоединения.
Условия эксплуатации
Кран должен использоваться строго по назначению в соответствии с рабочими параметрами, указанными в технической документации. Краны не требуют постоянного ухода.
В процессе эксплуатации, пусконаладочных и ремонтных работ кран не допускается использовать в качестве регулирующего устройства.
Для своевременного выявления и устранения неисправностей необходимо периодически подвергать кран осмотру и проверке, не реже одного раза в год.
Осмотр производится в соответствии с правилами и нормами, принятыми на предприятии, эксплуатирующем краны.
При осмотре проверить общее состояние крана, состояние крепежных соединений, герметичность уплотнения и прокладок соединений.
Производить обслуживание при наличии давления рабочей среды в трубопроводе не допускается.
По мере необходимости рекомендуется проверить общее состояние крана, состояние крепежных соединений, герметичность уплотнения и прокладок соединений.
Условия транспортировки и хранения
Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
Кран должен храниться в упаковке предприятия-изготовителя в сухом, прохладном, защищенном от воздействия атмосферных осадков месте.
Условия транспортировки и хранения по группе Ж1 ГОСТ 15150-69.
Кран транспортируются в таре по ГОСТ 2991-85.
Допускается транспортировка без упаковки.
Кран транспортируется всеми видами транспорта в соответствии с правилами перевозки грузов, действующих на данном виде транспорта. При транспортировании крана должна обеспечиваться защита от механических повреждений и прямого воздействия атмосферных осадков.
При транспортировании и хранении кран должен быть в закрытом положении. Бросать кран не допускается.
Внимание!
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Проверять краны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения
