Описание
Обратный клапан межфланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.Область применения
Обратный клапан применяется в системах отопления и холодного, горячего водоснабжения. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – B по ГОСТ 54808. Это означает, что при использовании клапана в качестве запорного при опрессовке потеря давления при отключении насоса неизбежна.Клапан обратный двустворчатый межфланцевый – это один из обязательных элементов инженерных систем. Он встраивается в систему для того, чтобы исключить обратный поток рабочей среды. Обратный клапан не предназначен для использования в качестве запорной арматуры у него класс герметичности - B. Данный класс герметичности означает, что при использовании клапана в качестве запорного при опрессовке, потеря давления при отключении насоса неизбежна.
Другие преимущества изделия:
- Надежен при эксплуатации и не требует постоянного обслуживания.
- Обратный клапан изготавливается из самых прочных металлов – чугуна и нержавеющей стали, а это значит, что узел устойчив к образованию коррозии и будет служить ни один год. Также изнутри корпус покрыт эпоксидной краской, а створки покрыты никелем, который предоставляет дополнительную защиту.
- Небольшой габаритный размер и это позволяет уставить его в почти в любой узел
Конструкция обратного клапана межфланцевого
Двухстворчатый клапан состоит из корпуса, пластин, пружины, штока и уплотнения. Корпус клапана изготавливается из серого чугуна, запорные пластины – из высокопрочного чугуна, покрытого никелем, шток клапана и пружина – из нержавеющей стали, седловое уплотнение из EPDM.Если поток в трубе движется в прямом направлении, запорная деталь отжимается от седла и пропускает рабочую среду, никак не влияя на сам поток. Если появляется обратный ток, жидкость автоматически придавливает пластины к седлу и блокирует поток рабочей среды.
Практическое применение
- используются в обвязке подпиточных насосов
- встраиваются в узлы, состоящие из нескольких насосов, чтобы исключить их взаимовлияние при одновременном включении
- интегрируются в блоки фильтрации, встраиваемые в реверсивные водопроводы для недопущения обратного тока жидкости
Как заказать обратные клапаны межфланцевые?

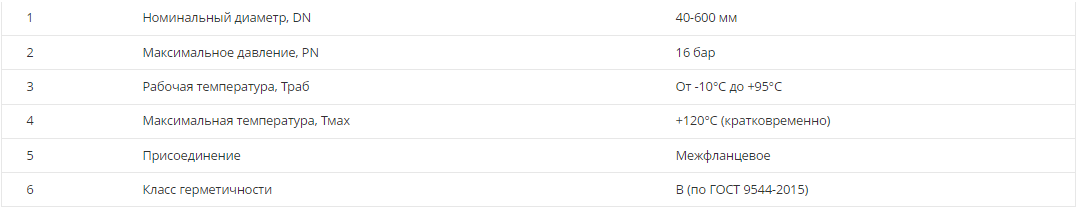

Обратные двустворчатые клапаны всегда в достаточном количестве поддерживаются на складе, мы осуществляем бесплатную доставку до терминалов транспортных компаний. Любые вопросы можно задать нашим менеджерам по номеру телефона отдела продаж +7 (3822) 908-388 или отправьте заявку по средствам электронной почты.Технические характеристики

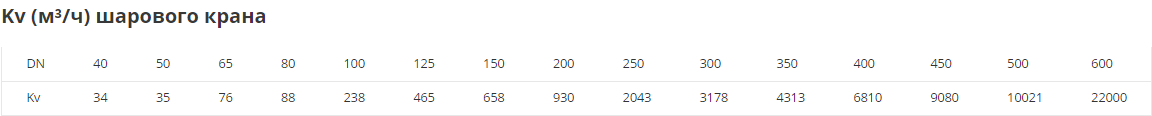

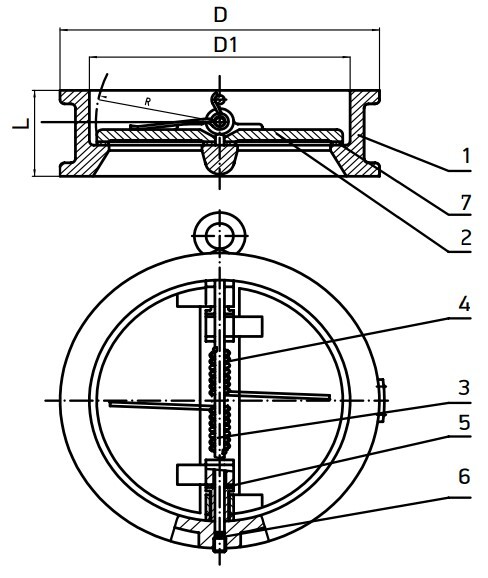

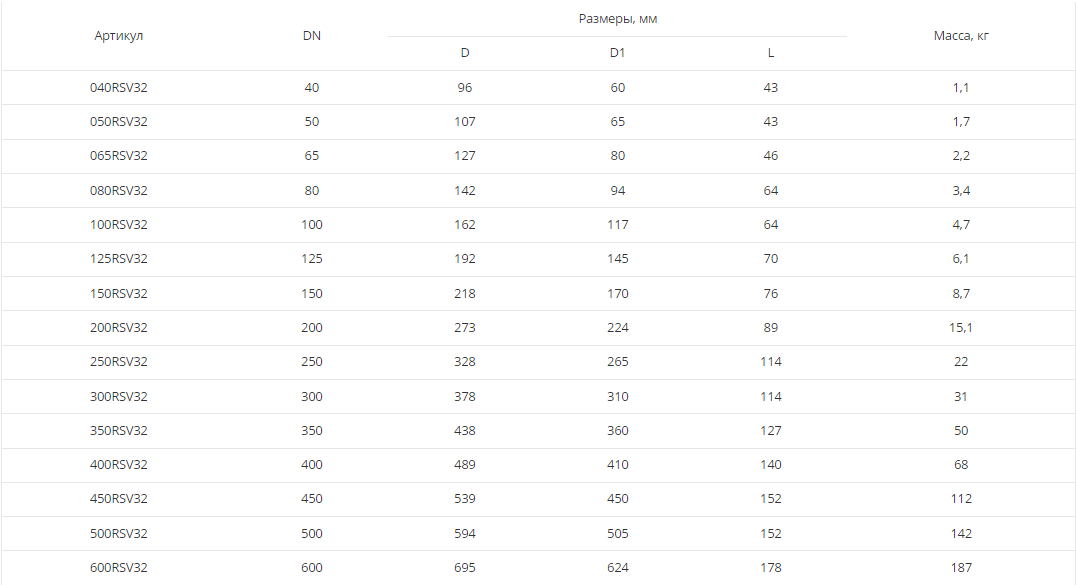

Габаритные и присоединительные размеры
Материалы конструкции

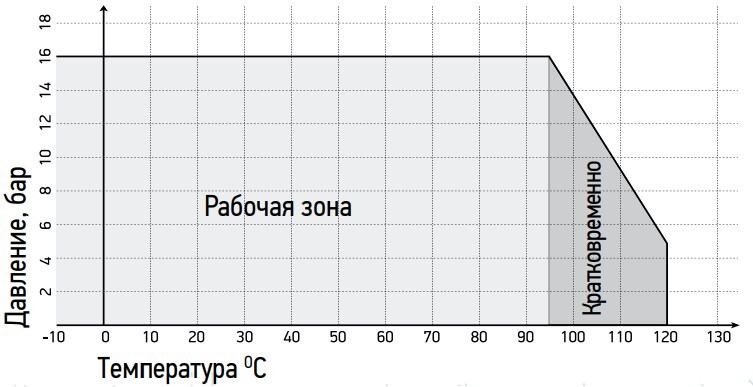

Диаграмма зависимости «Температура-Давление»
Условия монтажа
- Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
- Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
- Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
- Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
- Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении.

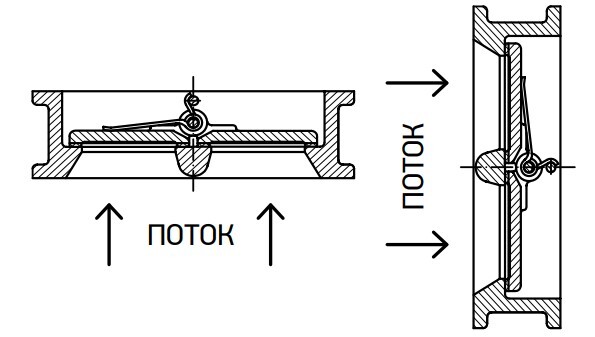

- Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх. На горизонтальном участке желательно устанавливать клапан таким образом, чтобы шток был параллелен земле (не вертикален).
- Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
- Поток среды должен быть направлен по стрелке на корпусе клапана.
- Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
- Затяжку крепежных болтов необходимо осуществлять равномерно.
- После запуска системы убедитесь в отсутствии протечек в местах присоединения.
- Не забудьте проверить на наличие утечек после не- скольких часов работы.
Условия эксплуатации
- Клапаны обратные REON не требуют постоянного ухода.
- Периодически осматривайте клапан на предмет протечки среды.
- Проверку клапана можно провести при замене трубопроводов.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
- Не удаляйте с изделия шильдик с маркировкой.
- Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
- Не допускается попадание посторонних предметов внутрь или падений изделия.
- Проверку клапана можно провести при замене трубопроводов.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
