Обратный клапан шаровой фланцевый чугунный REON тип RSV35

Описание

Область применения

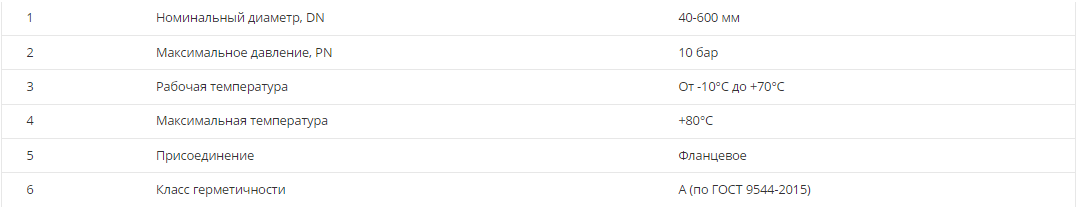

Технические характеристики

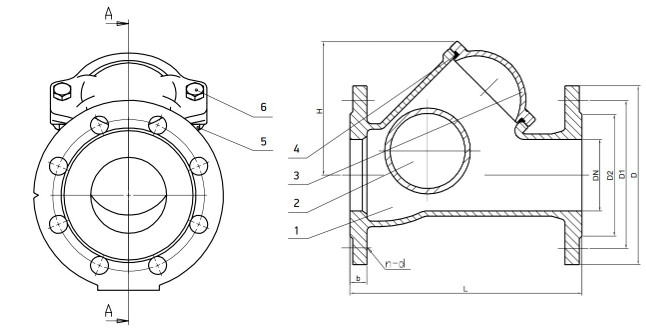

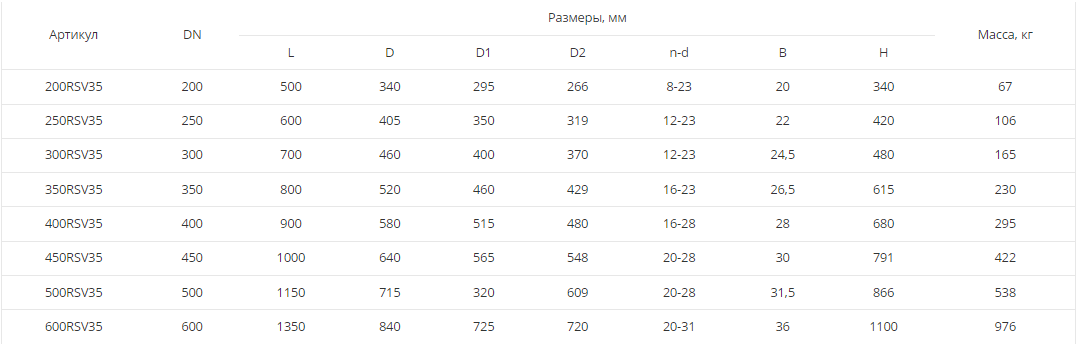

Габаритные и присоединительные размеры

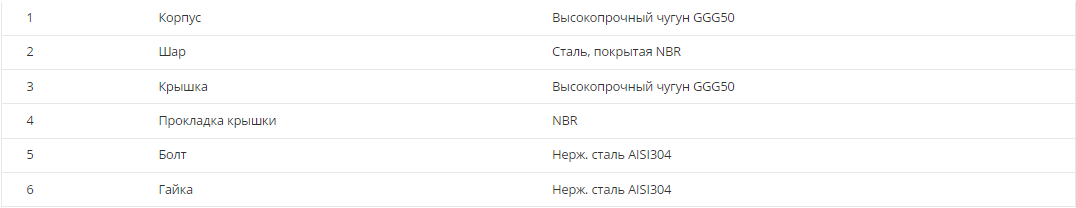

Материалы конструкции

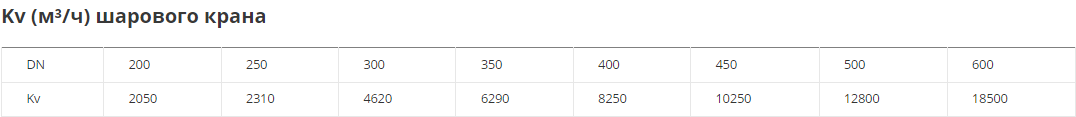

Диаграмма перепада давления на чистой воде при условии горизонтальной установки

Условия монтажа

• Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
• Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
• Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
• Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
• Клапан может устанавливаться на горизонтальном или вертикальном (при условии движения воды снизу вверх) участках трубопровода.

• Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
• Поток среды должен быть направлен по стрелке на корпусе клапана.
• Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
• Затяжку крепежных болтов необходимо осуществлять равномерно.
• После запуска системы убедитесь в отсутствии протечек в местах присоединения.
• Не забудьте проверить на наличие утечек после не- скольких часов работы.

Условия эксплуатации

• Клапаны обратные REON не требуют постоянного ухода.
• Периодически осматривайте клапан на предмет протечки среды.
• Проверку клапана можно провести при замене трубопроводов.

Внимание!

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
• Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
• Не удаляйте с изделия шильдик с маркировкой.
• Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.

Условия транспортировки и хранения

• Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
• Не допускается попадание посторонних предметов внутрь или падений изделия.
• Проверку клапана можно провести при замене трубопроводов.
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
• При транспортировке корпус изделия должен быть защищен от повреждений.
