Описание
Обратный клапан фланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.Область применения
Обратный клапан применяется в системах холодного и горячего водоснабжения, отопления, пара и нейтральных сред.
После установки фланцевого подъёмного обратного клапана, мы гарантируем перекрытие потока рабочей среды, если она движется в обратном направлении.
Клапан обратный подъемный может быть установлен как на горизонтальных трубопроводах, так и на вертикальных. Эффективность обратного клапана францевого объясняется простотой его конструкции и принципом действия.
Основа оборудования – это его корпус, который обычно изготавливается из таких прочных и долговечным материалов, как нержавеющая сталь или чугун. А внутри расположен запорный элемент. Действие запорного механизма обеспечивается работой специальной пружины. Благодаря этой детали запорный элемент открывается только в одну сторону, соответствующую направлению потока транспортируемой по трубопроводу жидкости.
Назначение обратного клапана в разных оборудованиях
Обратный клапан для насосной станции препятствует обратному движению жидкости и предотвращает падение давления в системе водоснабжения.Обратный клапан подъёмный фланцевый также устанавливают в водомерных узлах учета, чтобы предотвратить прокручивание в обратную сторону приборов учета холодной и горячей воды.
Обратный клапан для воды и других рабочих сред ставят везде, где необходимо протекание рабочей среды по трубопроводу только в одном направлении.
Для заказа товара в компании REON или уточнения информации оставьте заявку на нашем сайте, заполнив онлайн-форму. Укажите свои данные, мы свяжемся с вами в самое ближайшее время.

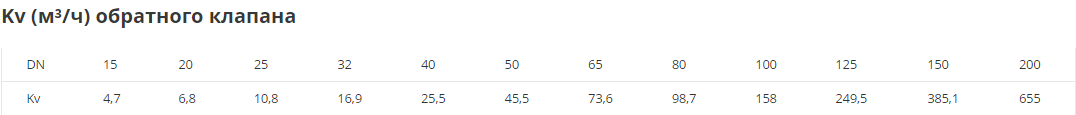

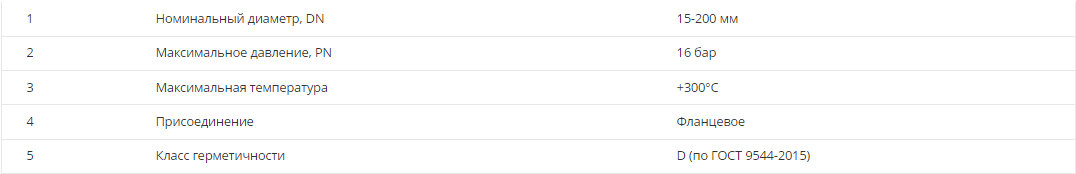

Технические характеристики

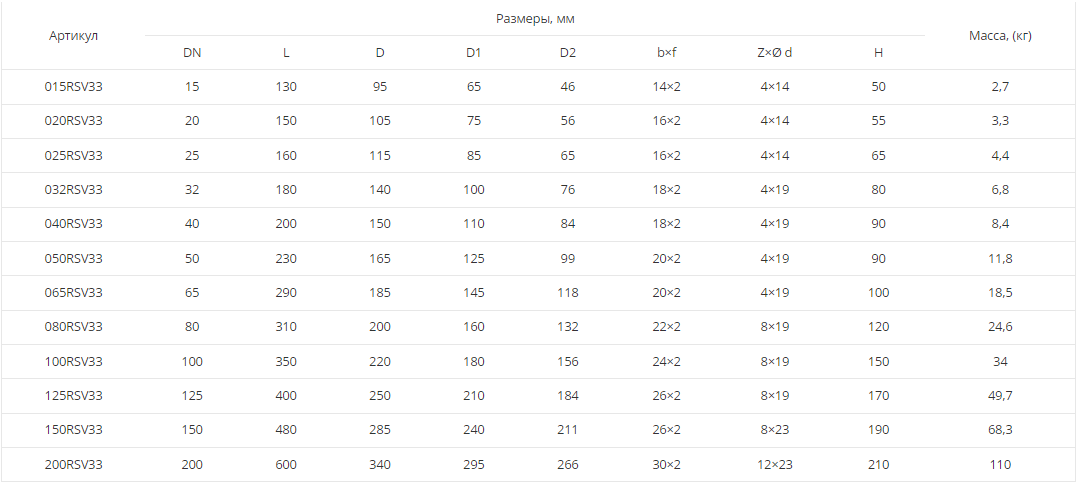

Габаритные и присоединительные размеры

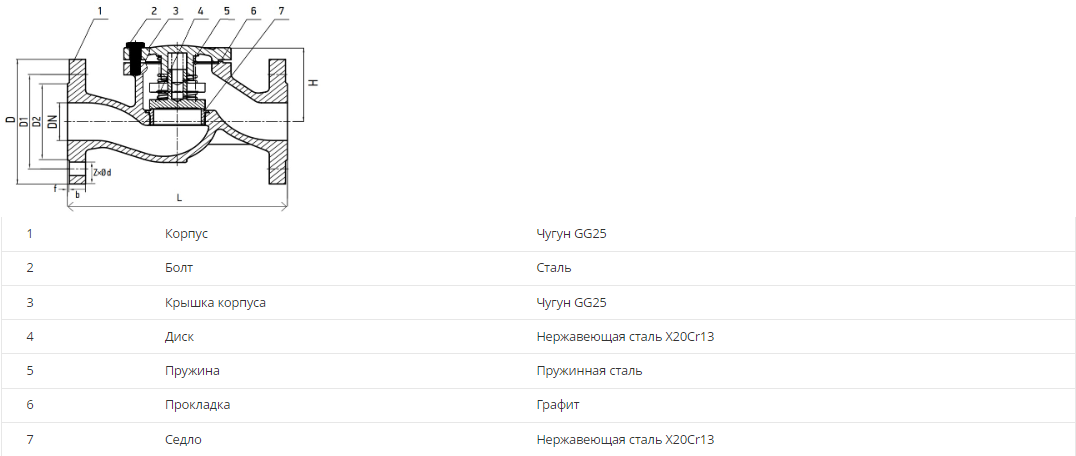

Материалы конструкции

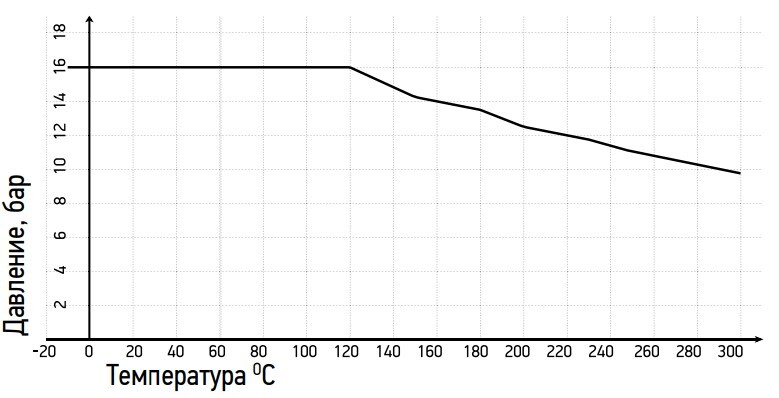

Диаграмма зависимости «Температура-Давление»
Условия монтажа
- Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
- Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
- Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
- Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
- Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении. Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх.
- Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
- Поток среды должен быть направлен по стрелке на корпусе клапана.
- Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
- Затяжку крепежных болтов необходимо осуществлять равномерно.
- После запуска системы убедитесь в отсутствии протечек в местах присоединения.
- Не забудьте проверить на наличие утечек после нескольких часов работы.
Условия эксплуатации
- Клапаны обратные REON не требуют постоянного ухода.
- Периодически осматривайте клапан на предмет протечки среды.
- Проверку клапана можно провести при замене трубопроводов.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
- Не удаляйте с изделия шильдик с маркировкой.
- Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
- Не допускается попадание посторонних предметов внутрь или падений изделия.
- Проверку клапана можно провести при замене трубопроводов.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
