Ручной балансировочный клапан относится к запорно-регулирующей арматуре и предназначен для гидравлической увязки между собой отдельных контуров или ветвей (стояков) в системе водяного отопления. Кроме систем отопления, клапан можно использовать в системах водоснабжения для ограничения расхода по группам потребителей и балансировки циркуляционных трубопроводов ГВС.
Область применения
Балансировочные клапаны применяются в системе отопления и водоснабжения зданий (ГВС).

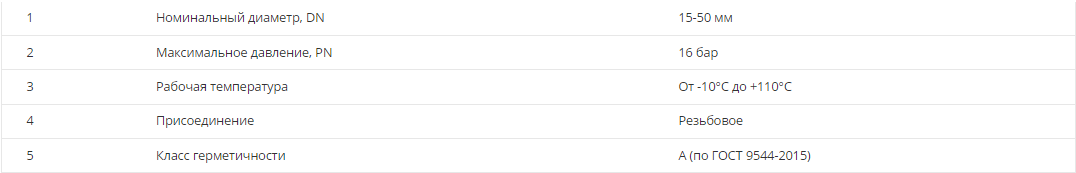

Технические характеристики

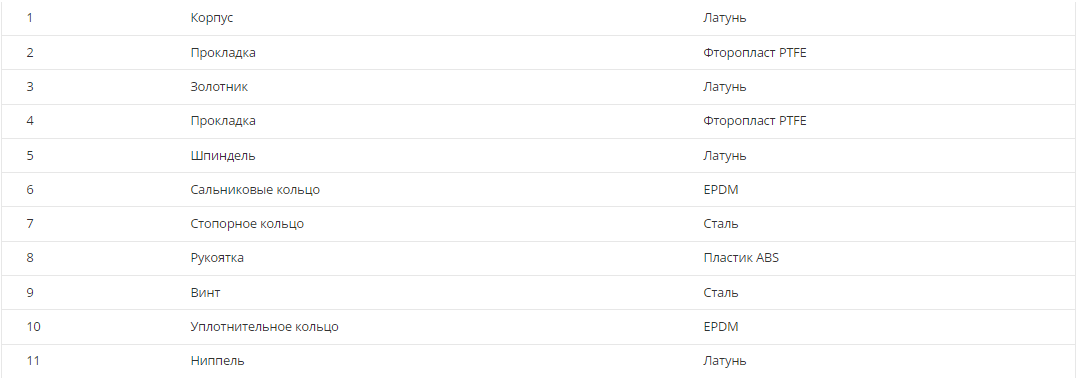

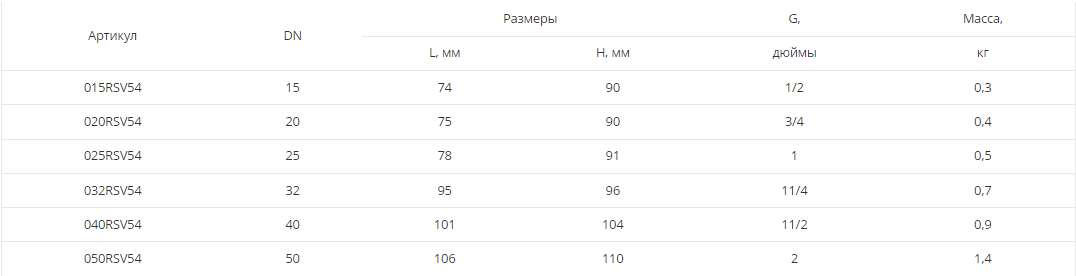

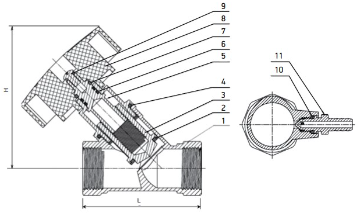

Габаритные и присоединительные размеры Материалы конструкции

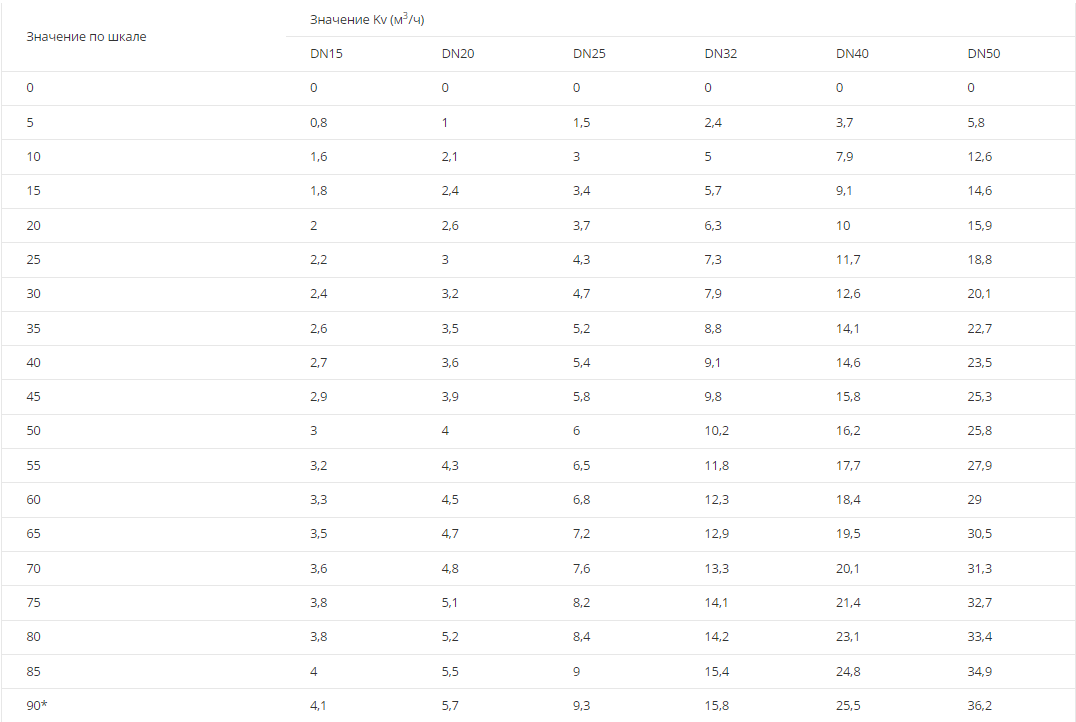

Гидравлические характеристики
Условия монтажа
Клапан балансировочный устанавливается в любом монтажном положении. При этом, расположение клапана должно позволять производить удобную настройку.
Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.
Монтаж клапанов следует производить в соответствии с требованиями СП73.13330.2012 «Внутренние санитарно-технические системы».
Клапан балансировочный следует устанавливать в конце регулируемого контура во избежание его завоздушивания.
При монтаже клапанов запрещается прикладывать к ним крутящие моменты, превышающие значения, указанные в таблице:
Условия эксплуатации
Изделия должны эксплуатироваться при давлении и температуре, указанных в таблице технических характеристик.
Не допускается эксплуатация клапана со снятым или ослабленным винтом крепления рукоятки.
Не допускается попадание на рукоятку клапана растворителей, лакокрасочных составов и прочих веществ, агрессивных к материалу рукоятки.
Условия транспортировки и хранения
Изделия должны храниться в упаковке предприятия-изготовителя по условиям хранения 3 по ГОСТ 15150.
Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150.
Внимание!
Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
