Описание
Ручные фланцевые балансировочные клапаны относятся к регулирующей арматуре и предназначены для гидравлической увязки между собой отдельных контуров и ограничения расхода теплоносителя. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки.Область применения
Ручные фланцевые балансировочные клапаны применяются в системах отопления, горячего водоснабжения и охлаждения.Одно из главных составляющих при проектировании систем отопления – не только подобрать подходящие трубы, но и оборудование. Ведь именно оно защищает систему от перетопа и позволяет стабилизировать ее функционирование в самых разнообразных условиях.
Назначение балансировочного клапана
Фланцевый балансировочный клапан предназначен для гидравлической увязки между собой отдельных контуров или ветвей систем водяного отопления. Кроме систем отопления, балансировочный клапан может использоваться в системах водоснабжения для ограничения расхода по группам потребителей.Принцип действия и конструкция

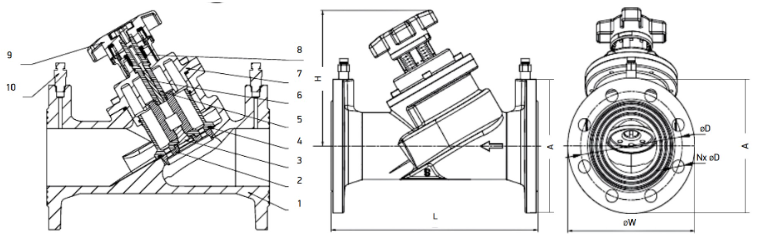

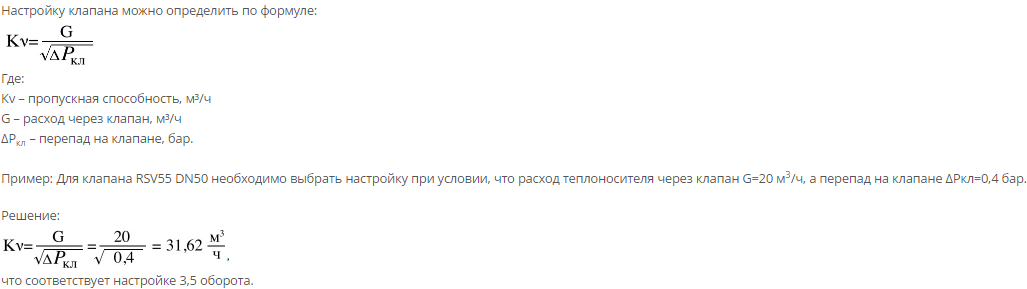

Получение требуемого расхода теплоносителя достигается путем изменения проходного сечения балансировочного клапана. Конструкция клапана позволяет вручную установить проектное значение расхода в соответствии с настроечным графиком или таблицей.Технические характеристики

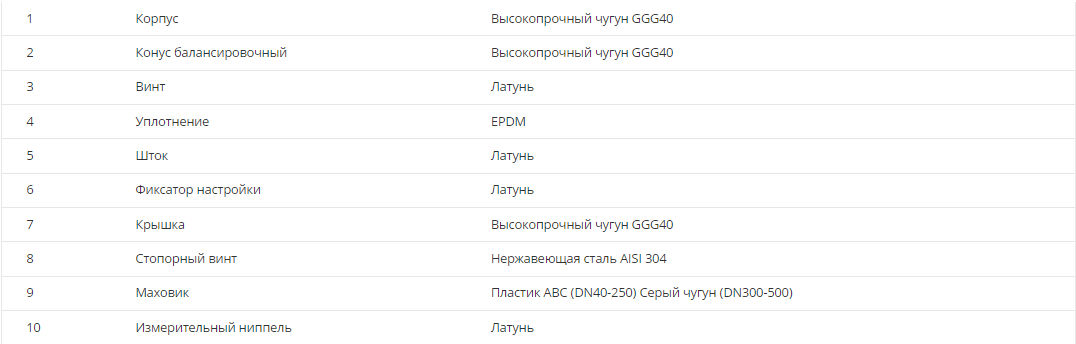

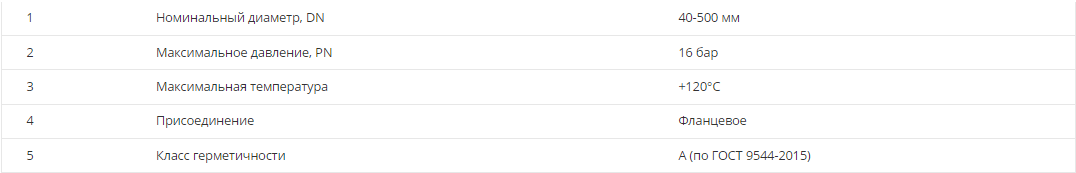

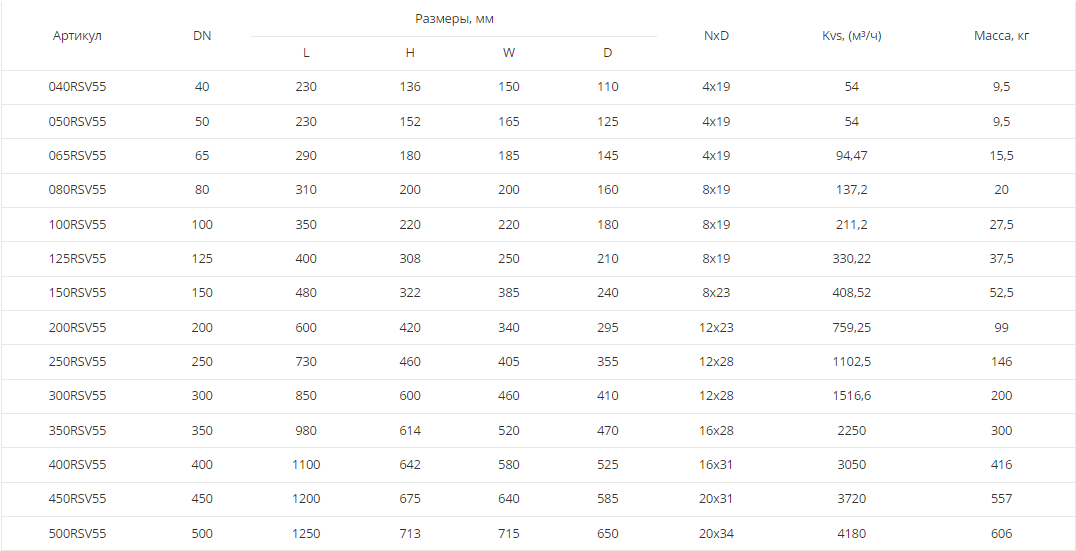

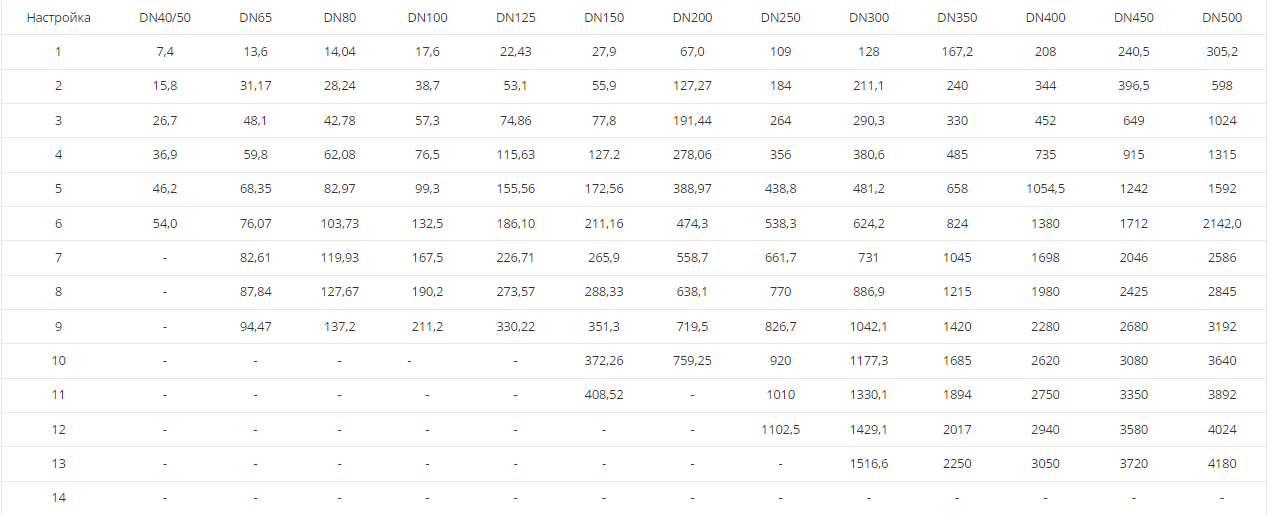

Гидравлические характеристики
Условия монтажа
- Монтаж, наладку и техническое обслуживание клапана балансировочного типа RSV55 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.
- Клапан балансировочный устанавливается в любом монтажном положении. При этом расположение клапана должно позволять производить удобную настройку и присоединение измерительного прибора.
- Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

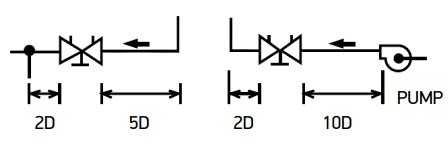

- Для предотвращения возникновения турбулентности потока, который влияет на точность на- стройки клапана, рекомендуется обеспечивать указанные на рисунке размеры прямых участков трубопровода до и после клапана, где D-диаметр клапана.
Условия эксплуатации
- Изделия должны эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик.
- Не допускается эксплуатация клапана со снятым или ослабленным винтом крепления рукоятки.
- Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Условия транспортировки и хранения
- Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.
- Не допускается попадание посторонних предметов внутрь или падение изделия.
- Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
- При транспортировке корпус изделия должен быть защищен от повреждений.
Внимание!
- Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
- Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
